KCB系列脉冲变压器之二


	KCB系列可控硅触发变压器（之二）

一主要型号：
KCB419/301A KCB-04A1 KCB-04B1 KCB-04C KCB418/311B KCB418/317A KCB-05A KCB-05B KCB-05C KCB-01/K202A KCB-05/K101A KCB-05/K201A

二特点：
。。KCB系列可控硅触发变压器系我单位独家研制生产，结构紧凑、坚固、抗震、防潮、阻燃。其显著特点是：

● 全封闭印刷线路板直接焊接安装。
● 机械和环境隔离能力强。
● 各绕组间的抗电强度高。
● 可自行构成所需变比以适应触发要求。
● 能与所有容量的可控硅配套。
● 可作为普通脉冲变压器使用。

三应用：。。本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控制极之间(见下图)一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于：
● 调压、调速设备 ● 电焊机 ● 电梯 ● 中频电源 ● 整流设备 ● 逆变变频设备 ● 自控装置 ● 其它可控硅装置

四外形安装尺寸，引出脚排列及详细技术参数：

KCB419/301A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L(Ω)

KCB419/301A

3:1

5

单脉冲触发

100

3000

24

125

6.5

7

脉冲串触发

3000

2000

24

83.30

6.4

7000

1200

50

6.2

10000

960

40

6

KCB-04A1 KCB-04B1 KCB-04C KCB418/311B

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L(Ω)

西德同类产品

KCB-04A₁ KCB-04B₁ KCB-04C

1:1 1:1:1 1:1:1:1

4.5

单脉冲触发

100

1600

8

200

6.2

7

ZKB418/079 ZKB418/080 ZKB416/114

脉冲串触发

3000

1200

8

150

6

7000

800

100

6

10000

400

50

5.8

KCB418/311B

3:1:1

3.1

单脉冲触发

100

4000

24

166

7

7

脉冲串触发

3000

2400

24

100

6.8

7000

1500

62.50

6.4

10000

1200

50

6.2

KCB418/317A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n (μs)

V₂ (V)

R_L(Ω)

西德同类产品

KCB418/317A

1.5:1

7.0

单脉冲触发

100

560

8

70

5.3

7

ZKB418/317

脉冲串触发

3000

500

8

62.50

5.2

7000

400

50

5

10000

320

40

5

KCB-05A KCB-05B KCB-05C

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n (μs)

V₂ (V)

R_L(Ω)

西德同类产品

KCB-05A KCB-05B KCB-05C

1:1 1:1:1 1:1:1:1

4.5

单脉冲触发

50

2500

8

312.50

6

7

ZKB416/112 ZKB416/113 ZKB416/115

脉冲串触发

100

2400

8

300

5.8

500

2000

250

5.8

-

-

-

-

KCB-01/K202A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n (μs)

V₂ (V)

R_L(Ω)

KCB-01/K202A

1:1

3.5

单脉冲触发

100

22500

15

1500

10

100

KCB-05/K101A KCB-05/K201A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L(Ω)

KCB-05/K101A

1:1

8.3

单脉冲触发

100

25000

8

3300

3.5

7

KCB-05/K201A

2:1

8.3

单脉冲触发

100

50000

8

6670

2.4

7

五注解：
1. 上述各表中所给出的参数是在室温下测得的典型值。
2. 各参数的意义：
     u－变压比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ
     Vp－各绕组之间施加的抗电强度试验电压之有效值，持续时间60s。
     Fp－测试脉冲频率(Tp为周期)。100HZ表示单脉冲，其余表示脉冲串。脉冲串的宽度设
     定为td＝2ms。
     ∫udt－额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)
     V1－输入脉冲幅度(初级脉冲电压)。
     tn－在相应的V1和Fp下变压器的额定传输脉宽。
     V2－输出脉冲幅度(次级脉冲电压)。
     RL－可控硅控制板等效电阻。

六使用指南：
1. 首先根据系统的工作电压V。(有效值)来确定所需的抗电强度VP。可按表1推荐选择：

工作电压V。	220V	380V	500V	800V	1100V
抗电强度Vp	1.9KV	3.1KV	4.5KV	6KV	8.3KV

2. 根据伏微秒积(∫udt)及触发脉冲的频率(Fp)，按已知触发脉冲的伏微秒积应小于等于该频率范围内KCB触发变压器的额定伏微秒积的原则选型。
① 以50Hz单脉冲为触发信号的用户：根据已知伏微秒积按上述原则选型即可。例如：已知触发脉冲电压为8V，脉冲宽度为250μs，其伏微秒积∫udt=8×250＝2000μVs，应选择KCB-05。
② 以调制脉冲(脉冲串)为触发信号的用户，则按调制脉冲的参数来计算。例如：调制脉冲的频率为7KHz，脉冲幅度为8V，脉宽为100μs，则其伏微秒积∫udt＝8×100＝800μvs，应选择KCB-04。
③ 对触发信号参数未知用户，可按表2的推荐来选型：

可控硅规格(A)	1－30	30－90	100－500	500－1000
推荐型号	KCB-02	KCB472/104B	KCB-04	KCB418/311B
		KCB472/065B	KCB674/864A	KCB419/301A
		KCB472/951A	KCB6743A	KCB674/211B

说明：表上推荐仅作参考。总的原则是选∫udt大一些的变压器以留有余量。

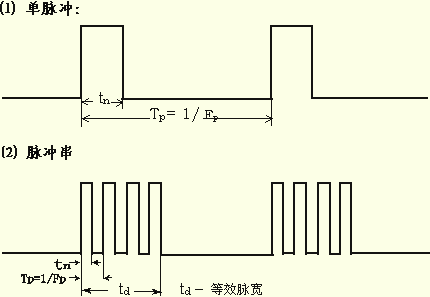

七触发脉冲类型：
